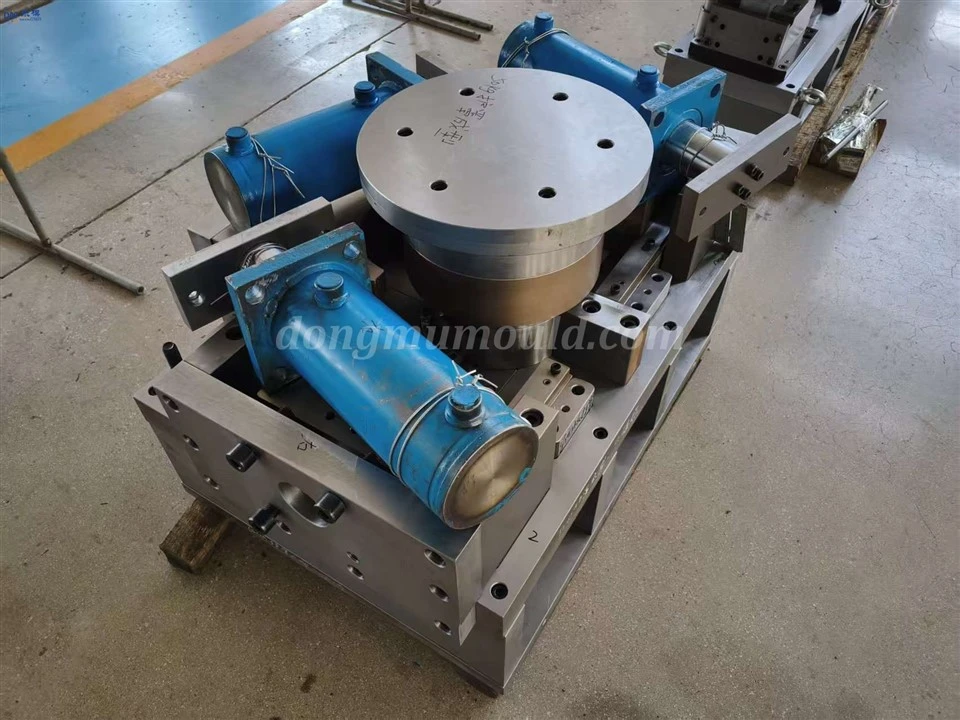

Hochwertiges Präzisions-Metallstanzdesign für kundenspezifische Stanzformen

I. Merkmale und Herausforderungen dynamischer Belastungen auf Hochgeschwindigkeits-Stanzwerkzeuge

Hochgeschwindigkeitsstempelgeschwindigkeiten sind größer oder gleich 50 Zyklen/Minute. Auf die Matrize wirken Stanzkräfte, Biegekräfte und Zugkräfte ein, die gleichzeitig durch Stoßvibrationen und thermische Spannungskopplung verstärkt werden. Die dynamische Belastung ändert sich schnell und ist komplex verteilt. Eine unsachgemäße Laststeuerung kann zu Maßabweichungen bei Stanzteilen, erhöhter elastischer Verformung der Matrize und einer Verkürzung der Matrizenlebensdauer um über 30 % führen. Daher sind eine genaue dynamische Lastanalyse und Optimierungsdesign von zentraler Bedeutung für die Entwicklung von Hochgeschwindigkeits-Stanzwerkzeugen.

II. Entwurfsstrategien zur dynamischen Lastoptimierung

1. Verbesserte strukturelle Steifigkeit der Matrize: Mithilfe einer Finite-Elemente-Analysesoftware zur Simulation des dynamischen Stanzprozesses werden die Matrizenbasis und die Verstärkungsrippenstruktur optimiert und die Dicke wichtiger spannungstragender Teile erhöht, um die Gesamtsteifigkeit zu verbessern und die elastische Verformung innerhalb von 0,01 mm zu kontrollieren. Die Matrize besteht aus hochfestem H13- und SKD11-Legierungsstahl, der vakuumvergütet und kryogen behandelt wurde, um eine Härte von HRC58-62 zu erreichen, wodurch die Tragfähigkeit und Verschleißfestigkeit sowie die dynamische Tragfähigkeit verbessert werden.

2. Optimiertes Stempel- und Matrizen-Fit-Design: Der Abstand zwischen Stempel und Matrize ist auf 5–8 % der Materialstärke eingestellt, mit einem Fehler kleiner oder gleich 0,005 mm. Es wird ein progressives Stanzdesign mit einem Übergangsradius von 0,2 bis 0,3 mm an der Schneidkante des Stempels verwendet, um die unmittelbare Stoßbelastung zu reduzieren, Vibrationen und Stoßwellenübertragung zu minimieren, einen sanften Lastanstieg zu erreichen, die Kontinuität des Stanzens sicherzustellen und ein Blockieren und Absplittern der Matrize zu verhindern.

3. Gleichmäßige dynamische Spannungsverteilung: Zwischen der Matrizenbasis und dem Arbeitstisch wird ein dämpfendes Gummipolster mit einer Dicke von 5 bis 8 mm installiert, oder am Ende des Stempels wird eine elastische Pufferstruktur mit einem Pufferhub von 1 bis 2 mm hinzugefügt, um die Spannungskonzentration zu verbessern, die Spitzenspannung um 20 bis 30 % zu reduzieren, eine gleichmäßige Prägelastverteilung zu erreichen und die Lebensdauer der Matrize zu verlängern.

4. Intelligente Überwachung und Rückkopplungssteuerung: An Matrizenstempel und Matrizenhalter sind Druck- und Vibrationssensoren installiert, um mechanische Parameter während des Stanzvorgangs in Echtzeit zu überwachen, und die Daten werden in das intelligente Steuerungssystem integriert. Wenn Lastschwankungen ±5 % überschreiten oder die Vibrationsfrequenz den Standard überschreitet, gibt das System automatisch einen Alarm aus und schaltet sich ab, um den Bediener anzuweisen, die Parameter anzupassen, um sicherzustellen, dass sich die Form in einem optimalen Betriebszustand befindet.

III. Methoden zur Stabilitätskontrolle des Stanzprozesses

1. Optimierung der Prozessparameter: Bestimmen Sie basierend auf der Materialdicke und -härte die Prägegeschwindigkeit auf 50–120 Mal/Minute, mit einem Prägekraftfehler kleiner oder gleich ±5 % und einer Hubpositionierungsgenauigkeit kleiner oder gleich 0,01 mm, um einen sanften Übergang während des Prägevorgangs zu erreichen und eine übermäßige Geschwindigkeit zu vermeiden, die zu Laststößen und Werkstückverformungen führt. Steuern Sie den Stanzrhythmus präzise und halten Sie die Schließzeit der Form zwischen 0,1 und 0,2 Sekunden, um die Wiederholbarkeit des Prozesses zu verbessern.

2. Verbesserte Schmierungsbedingungen: Verwenden Sie ein Hochgeschwindigkeits-Prägeschmiermittel-, wobei Schmiermittel auf Wasserbasis mit niedriger -Viskosität- Vorrang haben und der Reibungskoeffizient auf 0,1 genau kontrolliert werden soll. Ausgestattet mit einem intelligenten Schmiersystem, das entsprechend dem Stanzzyklus automatisch Schmiermittel versprüht, alle 30–50 Teile nachfüllt, Reibungswiderstand und Wärmeentwicklung reduziert, dynamische Belastungen stabilisiert, die Formoberfläche schützt und sicherstellt, dass die Maßtoleranz der gestanzten Teile kleiner oder gleich ±0,02 mm ist und keine Oberflächenkratzer entstehen.

3. Anpassung der Materialeigenschaften: Passen Sie die Prägegeschwindigkeit und die Druckparameter für Werkstücke aus unterschiedlichen Materialien wie hochfestem Stahl und Aluminiumlegierungen an. Die Prägegeschwindigkeit für hochfesten Stahl wird auf 50–80 Hübe/Minute und für Aluminiumlegierungen auf 80–120 Hübe/Minute geregelt. Optimieren Sie den Matrizenabstand und das Schneidkantendesign basierend auf der Plastizität und Elastizität des Materials, um eine gleichmäßige Materialverformung sicherzustellen und ungewöhnliche Spannungen zu vermeiden.

4. Standardisiertes Betriebsmanagement: Bieten Sie den Bedienern regelmäßige Prozessschulungen an, die das Bestehen einer Bewertung erfordern, bevor sie arbeiten dürfen, und verbessern Sie so die Prozesssteuerung und die Notfallreaktionsfähigkeiten. Erstellen Sie ein Überwachungsprotokoll für den Stanzprozess, um Prozessparameter und den Zustand der Matrize aufzuzeichnen. Führen Sie alle 100.000 Zyklen eine umfassende Überholung der Matrize durch und ersetzen Sie verschlissene Teile, um eine stabile und effiziente Produktion zu gewährleisten.
