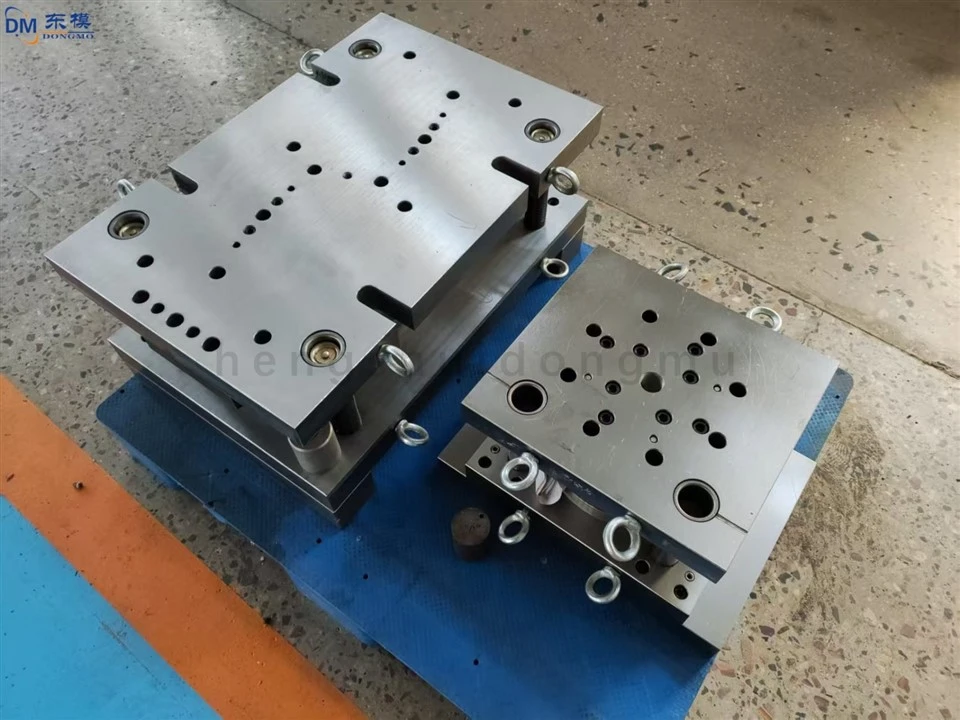

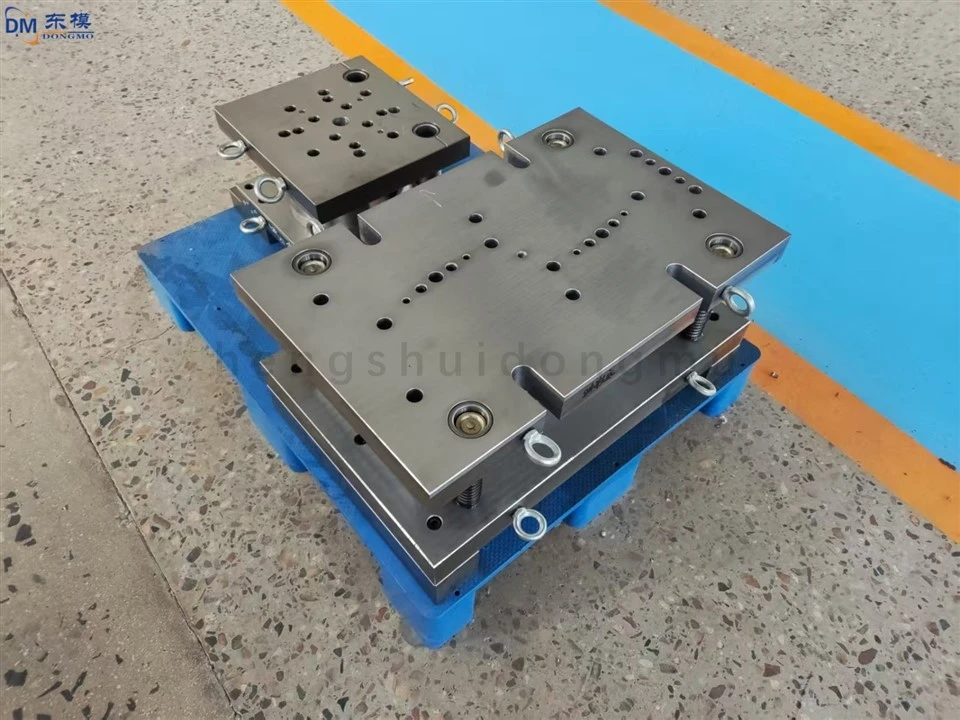

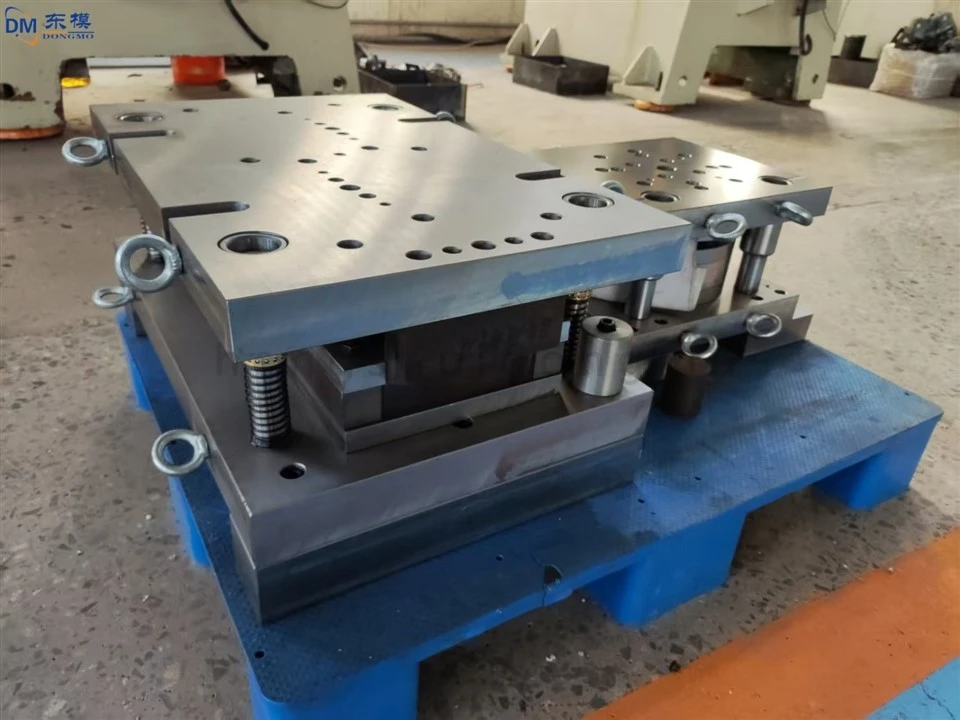

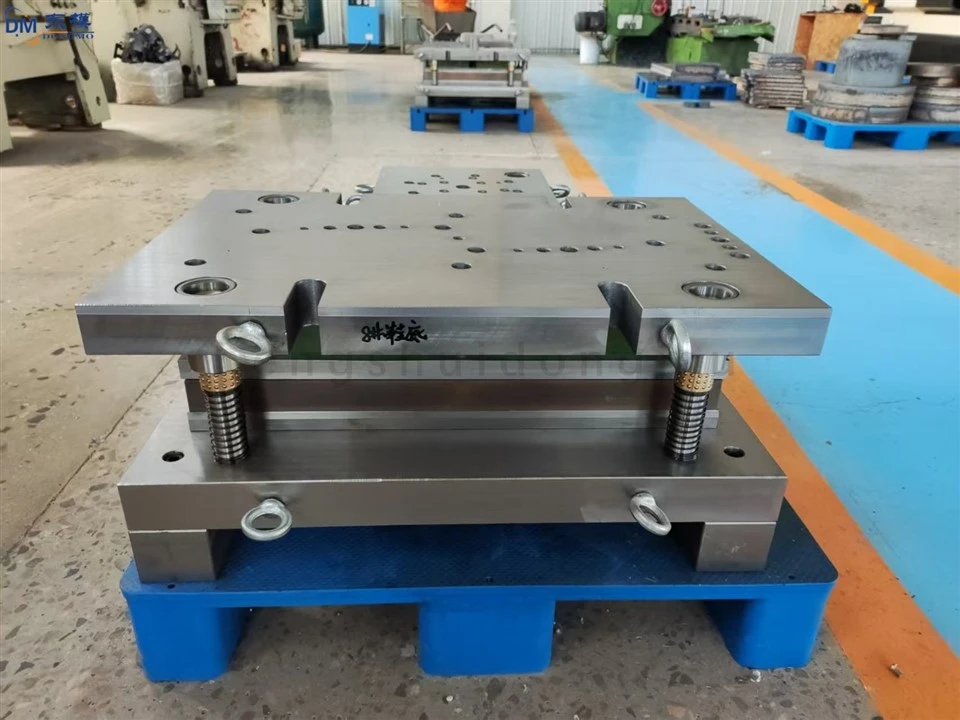

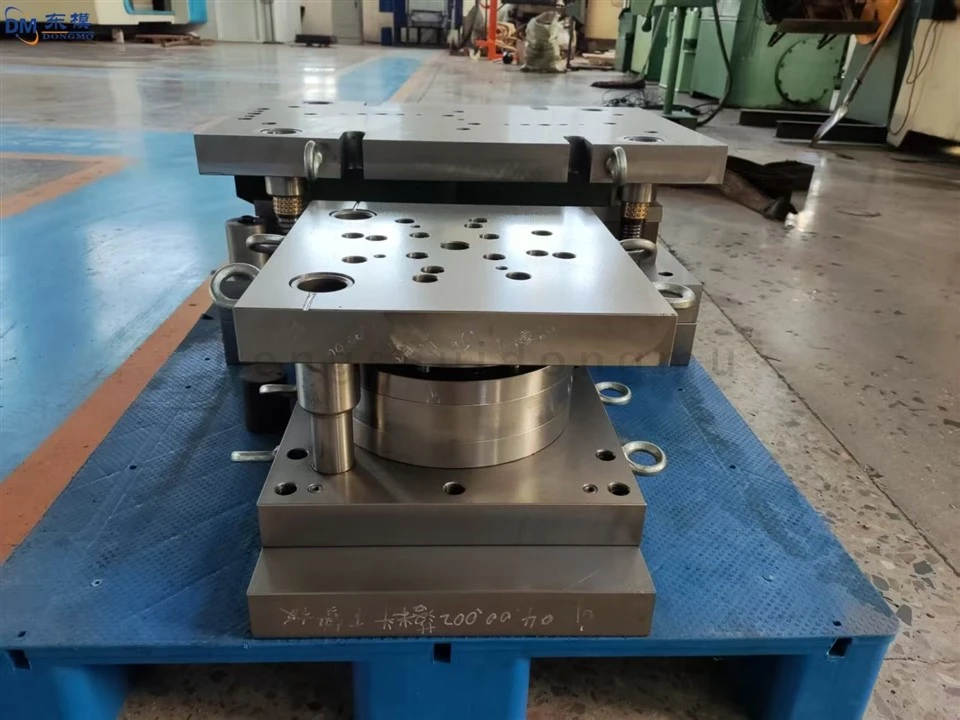

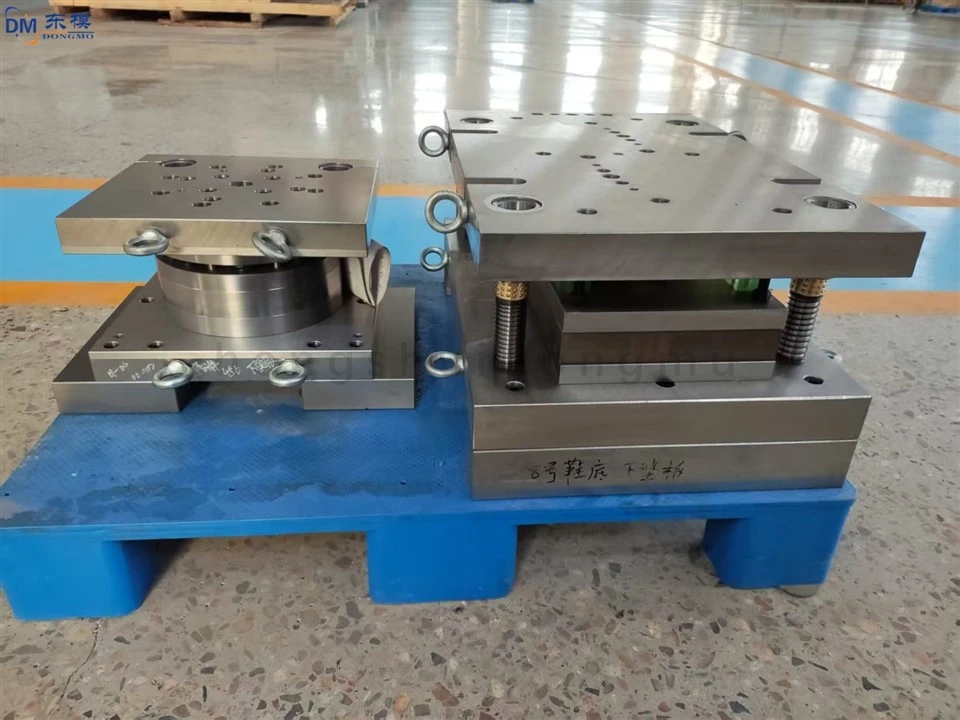

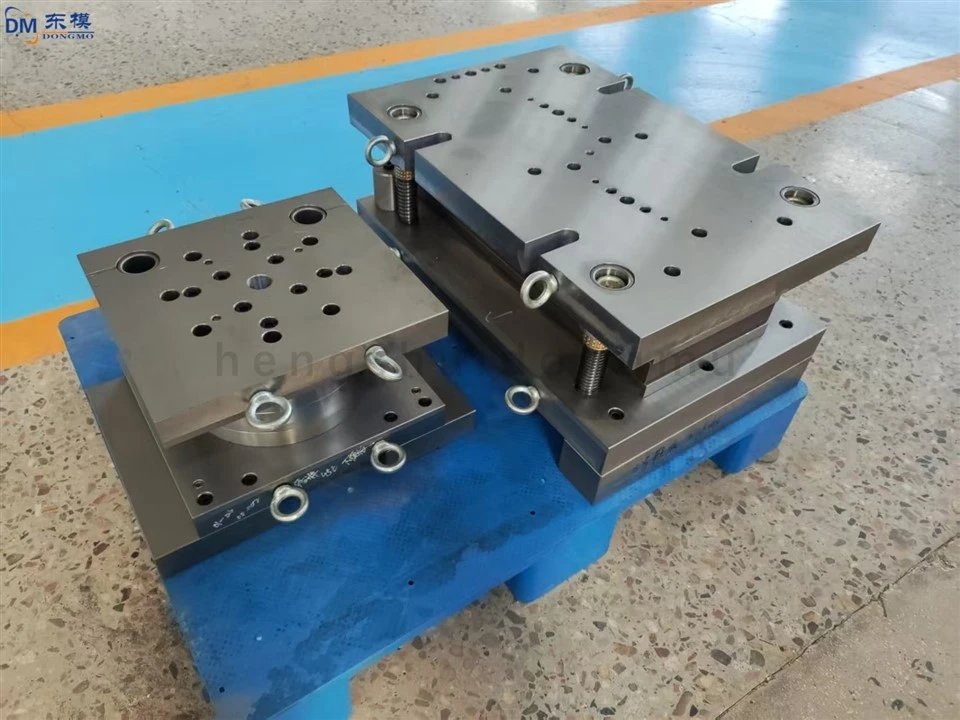

Maßgeschneiderte Folgeverbundmatrizen zum Blechstanzen; Blechstanzformen

I. Kernherausforderungen beim Design
Komplexe Struktur und Multi-Prozesskoordination: Automobil-Stanzteile sind hauptsächlich unregelmäßig geformt und umfassen Karosserieteile und Rahmenstrukturkomponenten. Sie erfordern die Integration mehrerer Prozesse wie Strecken, Biegen, Beschneiden und Formen. Materialverformungsmuster sind komplex und führen häufig zu Defekten wie örtlich begrenzten Rissen, Faltenbildung und Rückfederung. Prozesslayout und Verformungsverteilung sind eine Herausforderung.

Hohe Präzision und Konsistenzkontrolle: Automobilteile erfordern höchste Präzision bei der Montage. Wichtige Maßtoleranzen für Stanzteile müssen innerhalb von ±0,02 mm und Form- und Positionstoleranzen kleiner oder gleich 0,01 mm liegen. Die Formgestaltung muss die Rückfederung und die Spielanpassung präzise steuern, um die Maßhaltigkeit in der Massenproduktion sicherzustellen und eine Beeinträchtigung der nachfolgenden Montage zu vermeiden.

Unzureichende Stärke und Haltbarkeit des Stempels: Automobil-Stanzwerkzeuge halten hochfrequenten Stößen und Reibungsbelastungen stand. Insbesondere beim Stanzen von hochfestem Stahl kann der hohe Prägedruck zu Werkzeugversagen wie Kantenverschleiß, Hohlraumverformung und Rissbildung führen. Materialauswahl und Strukturdesign müssen sorgfältig abgewogen werden, um eine Matrizenlebensdauer von mindestens 500.000 Zyklen sicherzustellen.

II. Kernherausforderungen in der Fertigung
Herausforderungen bei der Umsetzung von Hochpräzisionsbearbeitungen: Die Maßtoleranzen wichtiger Formkomponenten (Stempel, Matrizen, Hohlraumeinsätze) sind äußerst streng und erfordern eine Kontrolle innerhalb von ±0,005 mm sowie Form- und Positionstoleranzen von weniger als oder gleich 0,003 mm. Dies stellt extrem hohe Anforderungen an die Präzision der Bearbeitungsausrüstung, der Werkzeugauswahl und der Prozessparameter, sodass die konventionelle Bearbeitung nicht ausreicht, um diese Präzisionsanforderungen zu erfüllen.

Hohe Montage- und Fehlerbehebungsschwierigkeiten: Automobil-Stanzwerkzeuge bestehen aus zahlreichen und komplexen Komponenten. Die Präzisionsanforderungen an Führungssäulen, Führungshülsen, Auswerfermechanismen und Begrenzungsvorrichtungen müssen das H6/h5-Niveau erreichen. Die Montage erfordert wiederholte Anpassungen der Abstände und Parallelitätskorrekturen, was zu langen Debugging-Zyklen und erheblichen Herausforderungen führt, die leicht zu Problemen wie Formblockaden und Bewegungsstörungen führen können.

Herausforderungen bei der Qualitätskontrolle der Oberflächenbehandlung: Die Oberflächenqualität des Formhohlraums und der Schneidkante bestimmt direkt die Oberflächenrauheit der gestanzten Teile (erfordert weniger als oder gleich Ra0,8 μm). Bei der Oberflächenbehandlung können Fehler wie Abblättern der Beschichtung, ungleichmäßige Härte und Kratzer auftreten, die die Qualität der gestanzten Teile und die Verschleißfestigkeit der Form beeinträchtigen. Die Kontrolle des Oberflächenbehandlungsprozesses ist äußerst schwierig.
