wirkende Stempelziehmatrize

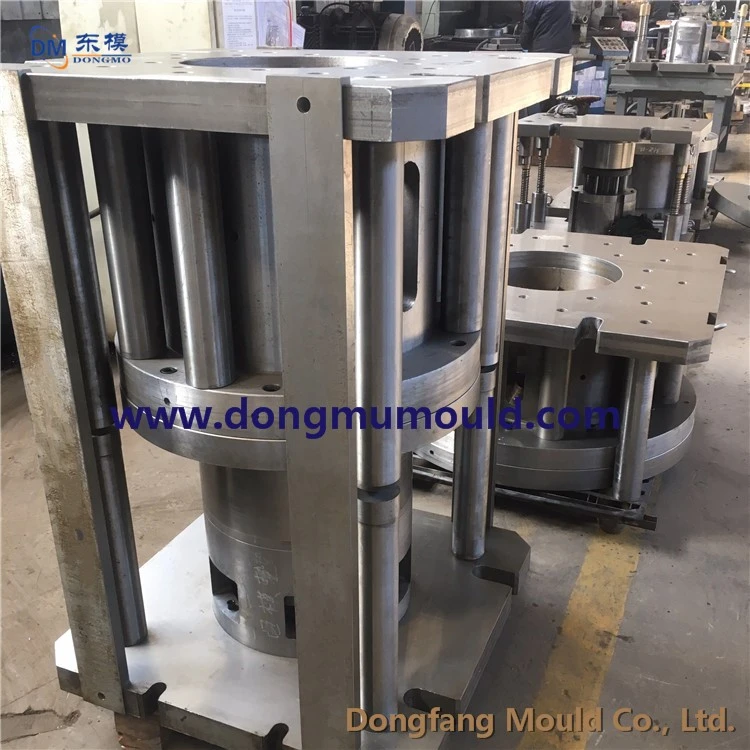

Double-Action-Stanz-Ziehmatrize
Double Action Punch besteht aus zwei Gleitblöcken innen und außen. Der äußere Schieber gleitet entlang der Führungsschiene des Rumpfes, die häufig verwendet wird, um den Stanzring während des Streckens zu installieren, und den Stanzstempel (der auch als Stanzring fungiert) während des Stanzstreckens. Der innere Schieber gleitet entlang der inneren Führungsschiene des äußeren Schiebers, um den Zugstempel zu installieren. Die beiden Schieber wirken gleichzeitig, um den Luftstock zu dehnen oder auszublenden. Die Struktur der Zugmatrizen ist aufgrund der unterschiedlichen Funktionen von doppeltwirkendem Stempel und einfachwirkendem Stempel unterschiedlich. Double Action Punch Stretching, da der äußere Schieber und der innere Schieber eine separate Bewegung sind, sodass die Haltekraft des äußeren Schiebers separat eingestellt werden kann, um die Falten des Werkstücks zu kontrollieren. Aber wegen der doppelt wirkenden Presse außerhalb des Schiebers, um die Kraft zu erhalten, die manchmal von der Dicke des Rohlings und dem Betrieb anderer Faktoren beeinflusst wird, verlassen Sie sich nur auf die Kraft, die Faltenbildung nicht sehr zuverlässig ist, daher für die Form von komplexen Teilen, oft in den Flanschring Spannsehnen gesetzt, um Faltenbildung wirksam zu verhindern.
1. Verbundziehstein
Doppelwirkender Stempel mit Ausstanzung, zugfester Verbundmatrizenstruktur, Ausstanzstempel und fester Platte, die aneinander befestigt sind, und doppeltwirkender Stempel fixiert, zugfester Stempel, der im inneren Schieberloch des Matrizengriffs installiert ist. Beim Arbeiten wird die am äußeren Schieber installierte konvexe und konkave Matrize ausgestanzt und nach unten gedrückt, und dann wird der mit dem Matrizengriff befestigte Stempel unter der Wirkung des inneren Schiebers gedehnt.
2 Einzelprozess-Ziehstein
Die Werkzeugstruktur wird zum ersten Mal gezeichnet. Der Haltering wird am äußeren Schieber der doppeltwirkenden Stanzpresse installiert, und der Stempel wird an der Gewindeverbindung des Schiebers innerhalb der doppeltwirkenden Stanzpresse installiert. Beim Arbeiten wird der vorgestanzte und geschnittene Rohling in den Positionierungsschlitz des Außenrings der konkaven Matrize gelegt, durch den Haltering gepresst, und dann treibt der innere Schieber den Stempel zum Strecken an.
Im zweiten Prozess des Ziehsteins wird das Halbzeug des vorherigen Prozesses zuerst in den Positionierungsschlitz des konkaven Ziehsteins eingelegt und das Halbzeug wird durch den Flanschhalter unter dem Druck des äußeren Nutensteins gepresst, und dann wird der Zugstempel unter dem Druck des inneren Kulissensteins nach unten gezogen. Die Entnahme der Teile erfolgt durch den Auswerfer, der von der pneumatischen Pufferplattenstange der doppeltwirkenden Stanze angetrieben wird.
